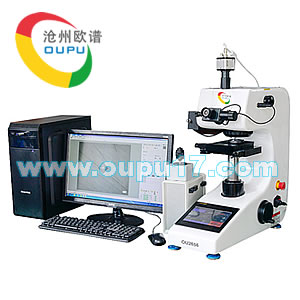

OU2565型全自动维氏硬度计

产品描述:OU2565型全自动维氏硬度计主要用于测量微小、薄型试件、脆硬件的测试,通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分,玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线,和指定部位的硬度测试。
服务热线:0317-3038768
立即咨询

一、产品概述

OOU2565型全自动维氏硬度计主要用于测量微小、薄型试件、脆硬件的测试,通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分,玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线,和指定部位的硬度测试。
通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高;

二、主要特点

1、 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
2、 7寸触摸显示屏上能显示试验方法、试验力、硬度值上下限、测量压痕长度、硬度值、试验力保持时间,测量次数,试验结果和数据处理等;
3、 系统自带校准功能,每档试验力可手动调整输入误差校准仪器;
4、 光学系统亮度可调范围:0-100;
5、 可存储最大100组测试数据,在主界面显示平均值以及测试次数数据;
6、 试验力单位可以手动选择相互转换,转换单位为:(Kgf,N);
7、 主界面可同时显示4个转换标尺,并可切换:美标以及国际标准,共可转换18个测量标尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH等;
8、 可设置上下限测量范围,在主测量界面显示;
9、 测试数据可通过USB直接导出数据;
10、测量标尺可转换成HK努氏硬度;
11、操作系统可中英文转换;
12、铸铝壳体一次成型结构稳定不变形,纯白汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
13、我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;

二、硬度计主要技术参数

硬度范围
(5-3000)HV
硬度标尺 (四选一)
1、(HV0.3、HV0.5、HV1、HV2、HV3、HV5 )
     2、(    HV0.3、HV0.5、HV1.0、HV3.0、HV5.0、HV10.0 )
     3、(    HV1、HV3、HV5、HV10、HV20、HV30 )
     4、 (    HV1、HV5、HV10、HV20、HV30、HV50 )
试验力
     对应硬度标尺四选一
1、(0.3kgf、0.5kgf、1kgf、2kgf、3kgf、5kgf / 2.94N、4.9N、9.8N、19.6N、29.4N、49N)
     2、(0.3kgf、0.5kgf、1kgf、3kgf、5kgf、10kgf / 2.94N、4.9N、9.8N、29.4N、49N、98N)
     3、(1kgf、3kgf、5kgf、10kgf、20kgf、30kgf / 9.8N、29.4N、49N、98N、196N、294N)
     4、 (1kgf、5kgf、10kgf、20kgf、30kgf、50kgf / 9.8N、49N、98N、196N、294N、490N)
显示
7寸液晶触摸显示屏
加载控制
自动(加载/保持/卸载)
试验力保持时间
5~60s
试验力选择
外置式选力旋钮,试验力自动显示在7寸液晶触摸显示屏上
压头物镜转换
自动
物镜放大倍数
10×,20×
光通道
双光通道(目镜及CCD摄象通道)
光学系统(双光学通道,无需切换)
1、自动数字式编码器;
2、总放大倍数(μm):100×(观察), 200×(测量);
3、测量范围(μm): 400;4、分辨率(μm):0.125
硬度测量范围
(5-3000)HV
数据输出(选配)
内置打印机,测试数据也可通过USB输出至U盘进行保存分析
试件最大高度
165mm
压头中心线至机壁距离
130mm
电源电压
AC220V/50HZ
重量
40kg
执行标准
ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2
标准配置
主机
1台
压头
一个
10X物镜
1个
20X物镜
1个
砝码
6个
电动平台控制器
1个
10×测微目镜
1个
硬度块
2块
十字工作台
1个
水平仪
1个
水平调节螺钉
4个
螺丝批
2个
外接电源线
1根
防尘罩
1个
随机资料
1份
光学适配镜
1个
USB加密狗
1个
摄像头
1个
软件光盘
1个
控制专用连接线
1个



三、软件介绍

OU2566全自动维氏硬度计,集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业技术,通过计算机主机实现对维氏硬度计和自动载物台的控制,并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统,突破了传统硬度的测试方式,实现了全自动、高精度、高重复性的硬度测试,是材料分析的重要设备。

四、系统组成

计算机主机通过 RS232 串口,控制硬度计的动作并接收硬度计的相应信息;计算机主机通过 RS232 串口,控制平台控制箱,并通过平台控制箱,控制自动载物台移动并接收相应信息;维氏硬度计所压的压痕的光学信号,通过数字摄像头成像在计算机显示器上,再通过自动、手动读数,测得维氏硬度值。


五、系统功能

压力控制
硬度计试验力转换时,系统感知试验力变化并实时显示在系统中
转塔控制
软件控制硬度计进行物镜—压头之间相互切换,无需人工控制硬度计
加载控制
软件控制硬度计进行加载,无需人工控制硬度计
测量控制
软件控制硬度计转塔、加载并直接读取维氏硬度值
Z轴控制
软件控制硬度计Z轴上升下降
自动聚焦控制
软件控制硬度计Z轴自动聚焦,找出产品表面最清晰点
光源亮度控制
对光源的亮度进行设置
图像采集
实时显示硬度图像,可存储、打印图像,以及定倍打印
手动/自动测量
手动:拉对角线测量、两点卡线测量、四点测量
自动:自动找出压痕的四个顶点,速度快,数据准。连打连测、即打即测、指定坐标打压
硬度换算
依据国家标准,自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换,实时显示,并可转换各种国际标准
图文报告
自动记录测量数据,自动生成硬度—深度曲线,保存或打印硬度—深度曲线及所有压痕测量值;
保存或打印压痕图像及当前压痕硬度值;可按用户要求定制检验报告;
通过数据处理软件,在试样连续测量后形成的硬化层深度值可以以表格形式显示;
可输出各种测量数据、D1、D2、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出各压痕图片。
硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在WORD或EXCEL中编辑打印出包含数理统计
及硬化层深度曲线的测试报告并保存WORD格式 或EXCEL,
还可打印观察到的样品形貌图并保存,直接反映出压痕及背景的显微组织
努氏测量
可更换努氏压头进行努氏硬度自动测量
自动Z轴
自动调焦步距(μm): Z轴自动调焦时移动步距, 默认1.25μm.
Z轴按键步距(μm): 键盘或界面方向键按键Z移动距离,默认1.25μm
Z轴上升下降:低速(mm/s): 默认0.0625mm/s.高速 (mm/s):,默认1.0mm/s.速度可调
自动载物工作台
可通过鼠标点击界面中任意点自动选点,可进行直线开始位置的设定和随机移动位置设定,
通过鼠标对自动X-Y位移台载物台进行8个方向任意移动的控制,可调整速度、可自动复位、可随意进行坐标清零;
软件系统可编程控制自动载物台移动,系统提供14个模式:
1) 沿线;2) 沿线带角度;3) 自由点击; 4) 横向沿线;5) 纵向沿线;6) 沿曲线多条线; 7) 沿曲线矩阵;
8) 圆弧;9) 齿心;10)齿顶平行;11)自动沿边缘带角度;12)自动沿边缘矩阵; 13)圆心;14)沿曲线多齿顶平行
马达
步进马达
最大移动距离
50mm
最小移动距离
1μm
移动速度
可调
位移重复精度
1μm
样品台尺寸
100X100mm
图像采集/识别
采用高质量、高分辨率300万像素摄像机,高速采集:1280X1024 分辨率:25帧/秒,大尺寸原始图像采集;
     采用的图像及测量结果供存储格式,图像存储格式BMP、JPG等通用文件格式)
自动测量时间
约0.3S/1个压痕
测量重复性
±1.0%(700HV/500gf,压痕清晰时)
最小测量单位
0.01μm


六、系统配置

XY样品移动控制
提供XY电动移动样品台:可用软件控制也可手动调节;XY可同时运动;XY可用键盘方向键微调精确到位;
XYZ遥感
控制XY电动移动样品台
加载模式和路径设置
提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等;加载点坐标可任意设置
自动边缘扫描
沿样品边缘自动扫描并自动找到拐点如齿顶齿根等
自动加载、聚焦、测量
系统按设定的加载模式,自动聚焦、自动加载、自动测量,并自动绘制硬化曲线;一键完成
硬度值转换、修正、
     有效验证
系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如HB、HR等;
     可对球面圆柱面样品测量值进行修正;可对样品测量值进行有效验证
数据统计
自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值
数据储存
测量数据和图像等可保存于一个文档供以后调出
测试报告
自动生成WORD或EXCEL文档报表;用户可定制报表格式;
     标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等
努氏硬度
可设置为努氏硬度测量
断裂韧性
可设置为测量压痕断裂韧性
其它功能
含显微图像处理与测量系统的所有功能,包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等
电脑
商业电脑
