  • OU2505型小负荷维氏硬度仪

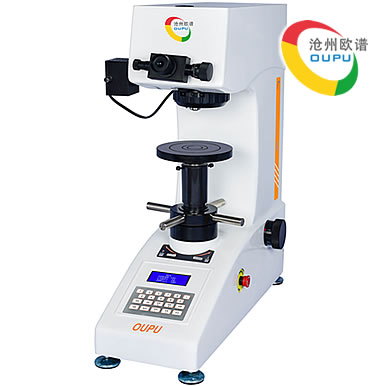

OU2505型小负荷维氏硬度仪

产品描述:OU2505型小负荷维氏硬度仪是自动转塔小负荷维氏硬度计,在机械、光学、光源上采用独特精密设计,使压痕成像更清晰,测量更精确。采用LCD显示屏,32位微处理器控制系统,充分实现人机对话及自动化操作。具有较高的测试精度,操作简单、灵敏度高、使用方便,示值稳定等特点。
服务热线:0317-3038768
立即咨询

可选配自动转塔配置(OU2505Z)


一、产品概述

OU2505型小负荷维氏硬度仪是光机电一体化的高新技术产品,该硬度计造型新颖,具有良好的可靠性、可操作性和重复性,是测试维氏硬度的理想产品。该机采用计算机软件编程,光学测量系统。通过软键输入,可选择维氏和努氏硬度的测量、能调节测量光源的强弱,能选择保荷时间,在LCD显示屏上能显示试验方法、试验力,通过面板输入测量压痕对角线长度、屏幕直接读出硬度值,简便了查表的繁琐。使用方便,测量精度高。

二、主要特点

1、 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
2、 工业显示屏上可直观显示硬度值,换算硬度,试验方法,试验力,保荷时间,测量次数,试验过程直观明了;
3、 铸铝壳体一次成型,结构稳定不变形,汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
4、 我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
5、 OU2505Z型可实现:观察—测试—测量的位置切换由自动转塔完成

三、适用范围

· 黑色金属、有色金属、IC薄片、表面涂层、层压金属;
· 玻璃、陶瓷、玛瑙、宝石、薄塑料等;
· 碳化层和淬火硬化层的深度及梯度的硬度测试。

四、主要技术参数

测量范围
5-3000HV
试验力
0.3kgf、0.5kgf、1kgf、2kgf、3kgf、5kgf
2.94N、4.9N、9.8N、19.6N、29.4N、49N
硬度符号
HV0.3、HV0.5、HV1、HV2、HV3、HV5
显示
自动读数菜单显示5位数的硬度值;
   4位数的对角线长度(D1,D2)试验力,保持时间,测试次数,返回
光学系统
物镜:10X、20X(可定制40X)、目镜:10X
总放大倍数:100X、200X
测量范围:800μm、400μm
分辨率:1μm、0.5μm
试验力保持时间
1~99s
试件最大高度
165mm
压头中心到外壁距离
130mm
压头物镜切换
手动 (可选配自动转塔配置OU2505Z)
加荷控制
自动(加荷、保荷、卸荷)
数据输出
预留内置微型打印机接口,(RS232串行接口),可选配安装
执行标准
ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
主机重量
42Kg
电源
AC220V/50/60Hz
外型尺寸
585×200×630mm(长×宽×高)
标准配置
主机 1台、砝码 3只、大平试台 1只、中平试台 1只、V形试台 1只、水平调节螺钉 4只、
电源线 1根、10X测微目镜 1只、维氏硬度块 2块、备用保险丝 2只、产品资料 1份
可选附件
XY工作台,CCD测量系统


五、型号选型表

型号

OU2505/10

OU2530/50

OU2505Z/10Z

OU2530Z/50Z

OU2505S/10S

OU2530S/50S

OU2505SZ/10SZ

OU2530SZ/50SZ

OU2505C/10C

OU2530C/50C

OU2505CZ/10CZ

OU2530CZ/50CZ

主要功能
常规维氏硬度计

常规维氏硬度计

自动转塔

数显维氏硬度计

自动输入对角线长度

大屏显示

数显维氏硬度计

自动输入对角线长度

大屏显示

自动转塔

触屏维氏硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

触屏维氏硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

自动转塔

测量范围
5-3000HV
试验力

OU2505/05Z/05S/05SZ/05C/05CZ: 0.3、0.5、1.0、2.0、3.0、5.0kgf

OU2510/10Z/10S/10SZ/10C/10CZ: 0.3、0.5、1.0、3.0、5.0、10.0kgf
OU2530/30Z/30S/30SZ/30C/30CZ: 1.0、3.0、5.0、10.0、20.0、30.0kgf

OU2550/50Z/50S/50SZ/50C/50CZ: 1.0、5.0、10.0、20.0、30.0、50.0kgf

硬度标尺

OU2505/05Z/05S/05SZ/05C/05CZ: HV0.3、HV0.5、HV1、HV2、HV3、HV5

OU2510/10Z/10S/10SZ/10C/10CZ: HV0.3、HV0.5、HV1、HV3、HV5、HV10
OU2530/30Z/30S/30SZ/30C/30CZ: HV1、HV3、HV5、HV10、HV20、HV30

OU2550/50Z/50S/50SZ/50C/50CZ:HV1、HV5、HV10、HV20、HV30、HV50

单位转换
布氏、洛氏、努氏

布氏、洛氏、努氏

(主界面可同时显示4个转换标尺,

并可切换:ASTM、ISO、JJG标准)

标尺转换
HK努氏
加载控制
自动加载、自动保持、自动卸载
试验力保持时间
5-60s
试验力选择
外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数
10×、20×
光通道
双光通道(目镜及CCD摄象通道)
对角线长度输入
手动
手动
自动
自动
自动
自动
光学系统分辨率
0.5μm
0.5μm
0.125μm
0.125μm
0.125μm
0.125μm
硬度显示
LCD屏
LCD屏
LCD大屏
LCD大屏
7寸液晶触摸屏
7寸液晶触摸屏
语言切换
×
×
×
×
中英文系统
中英文系统
误差修正
×
×
×
×
合格判定
×
×
×
×
光学系统
总放大倍数(μm):100×(观察), 200×(测量); 测量范围(μm):400;
试件最大高度
165mm
压头中心至机壁距离
130mm
电源
AC220V/50/60Hz
外型尺寸
585×200×630mm(长×宽×高)
重量
45kg
